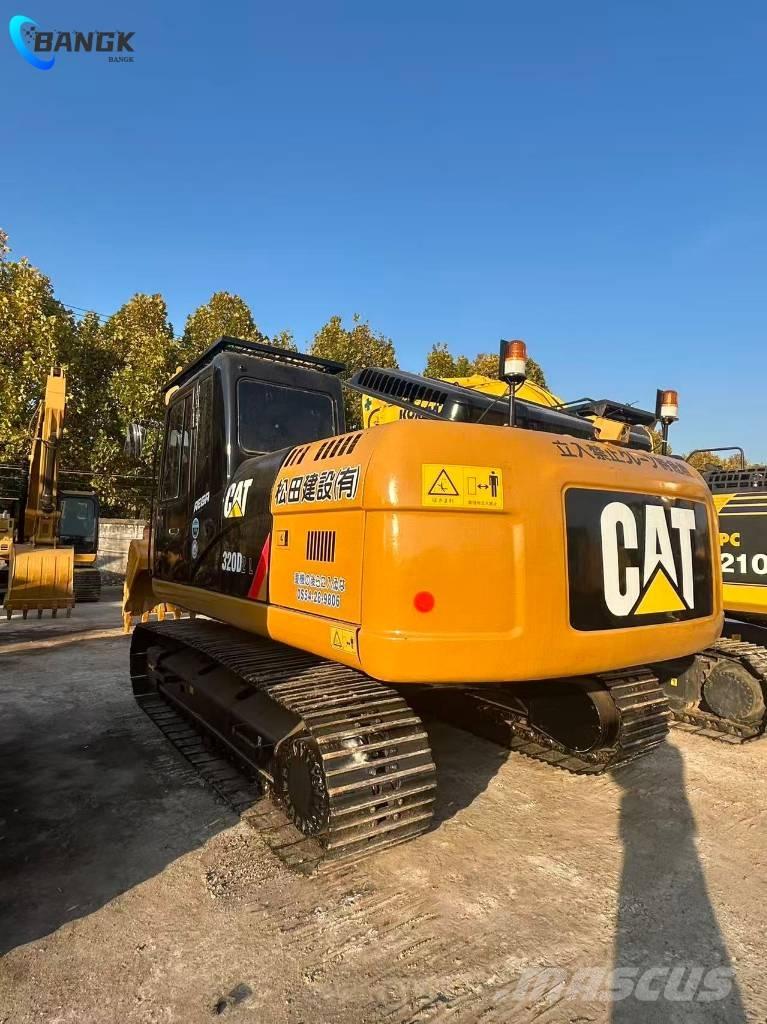

CAT 320 D 2L

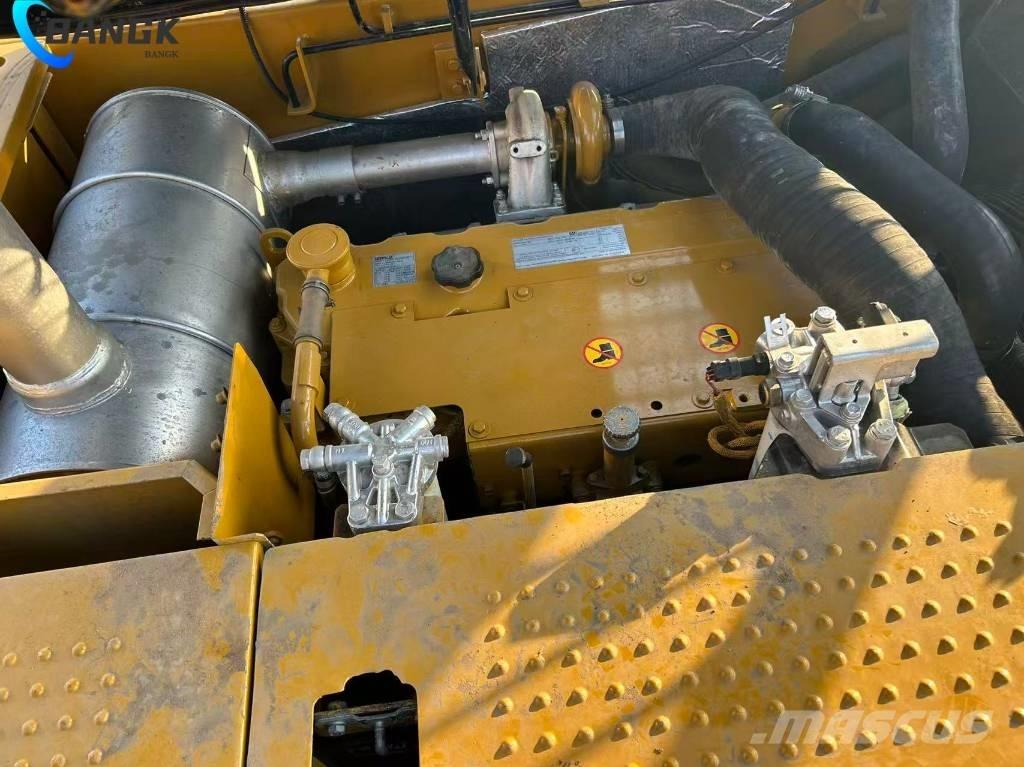

卡特彼勒 CAT 320D2L 履带式挖掘机参数详解 一、基本规格 型号：CAT 320D2L（履带式液压挖掘机） 制造商：Caterpillar Inc.（卡特彼勒公司） 工作重量：21,700 kg（标准配置，约 21.7 吨） 操作类型：履带式，全回转 适用工况：建筑工程、道路建设、水利工程、矿山作业等 二、动力系统 发动机（标准配置） 型号：Caterpillar C7.1 ACERT（六缸直列涡轮增压） 额定功率：109 kW (148 HP)（净功率，ISO 9249 标准） 最大扭矩：约663 lb-ft (900 N·m) @ 1400 rpm 发动机参数： 缸径 × 行程：105 mm × 135 mm 排量：7.01 L（427.7 立方英寸） 压缩比：16.5:1 冷却方式：水冷 排放标准：符合美国 EPA Tier 3 / 欧盟 Stage IIIA 标准 燃油系统： 油箱容量：345 L（91.1 美制加仑） 推荐燃油：超低硫柴油（ULSD，含硫量≤15ppm），可使用 B20 生物柴油 三、作业性能参数 1. 行驶性能 行走速度：3.1 km/h（标准型） 爬坡能力：30°（约 58% 坡度） 回转速度：11.25 rpm 回转扭矩：82 kN·m（60,300 lb·ft） 2. 挖掘能力（标准配置） 参数 数值 单位 铲斗容量 1.19 m³（标准重载型） 最大挖掘半径 9.86 m（地面水平） 最大挖掘深度 6.72 m 最大卸载高度 6.49 m 最大垂直壁挖掘深度 5.19 m 铲斗挖掘力 150 kN 斗杆挖掘力 106 kN 3. 工作装置尺寸 动臂长度：5.7 m 斗杆长度：2.9 m 最大挖掘高度：9.37 m 四、尺寸参数 参数 数值 单位 整机长度 9.46 m 整机宽度 2.8 m（标准履带板） 整机高度 3.03/3.09 m（根据测量点不同） 履带轨距 2.2 m 履带总长度 4.08 m 履带板宽度 600/700/790 mm（可选） 离地间隙 0.45 m 后端回转半径 2.75 m 五、液压系统 主液压泵：2 个变量轴向柱塞泵 最大流量：429 L/min（202 L/min × 2 泵） 工作压力： 设备系统：35,000 kPa（350 bar） 行驶系统：34,300 kPa（343 bar） 回转系统：27,500 kPa（275 bar） 液压油箱容量：115 L（30.4 美制加仑） 六、油类容量 系统 容量 单位 冷却系统 25 L 发动机机油 15 L 回转驱动（每个） 6 L 终传动（每个） 5 L 液压系统（含油箱） 234 L 七、电气系统 电压：24 V（两个 12V 蓄电池串联） 启动方式：电启动 发电机：标准配置，满足全车用电需求 工作灯：LED 照明系统，包括底盘灯、动臂灯和驾驶室灯 八、版本差异与选配件 1. 发动机选项（不同市场版本） 标准版：C7.1 ACERT，109 kW (148 HP) 高性能版：C7.1，129 kW (175 HP) 部分地区版：C4.4，128.5 kW (172 HP) 2. 主要选配件 加长工作装置：可选择 8.85m 超长动臂 + 6.28m 超长斗杆，用于特殊工况 不同履带板：600mm/700mm/790mm 宽度可选，适应不同地面条件 重型铲斗：容量可达 1.3m³，适合重载工况 液压破碎锤管路：标配或选装，适配 Cat B20 破碎锤（1.8 吨级） 九、技术参数对比表 参数名称 数值 单位 工作重量 21,700 kg 发动机功率 109 kW 最大挖掘深度 6.72 m 最大挖掘半径 9.86 m 最大卸载高度 6.49 m 液压系统流量 429 L/min 液压系统压力 350 bar 燃油箱容量 345 L 回转速度 11.25 rpm 爬坡能力 30 °
